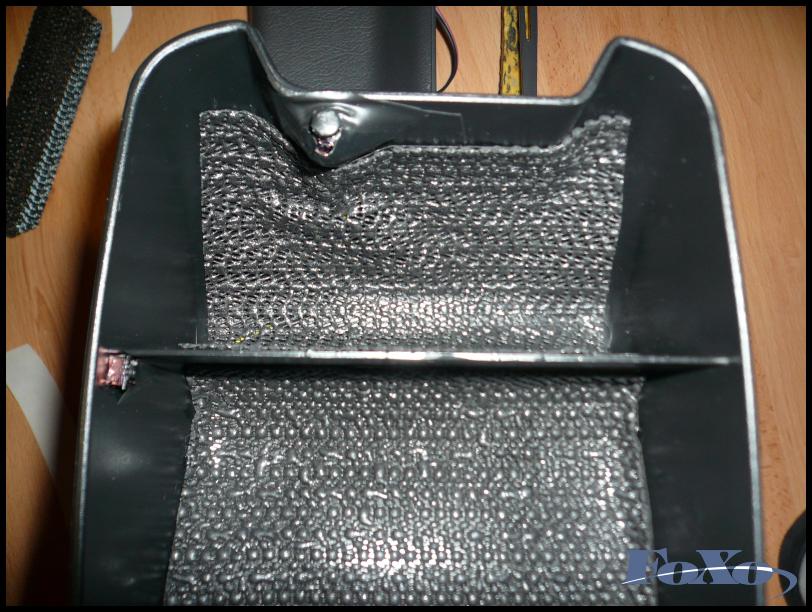

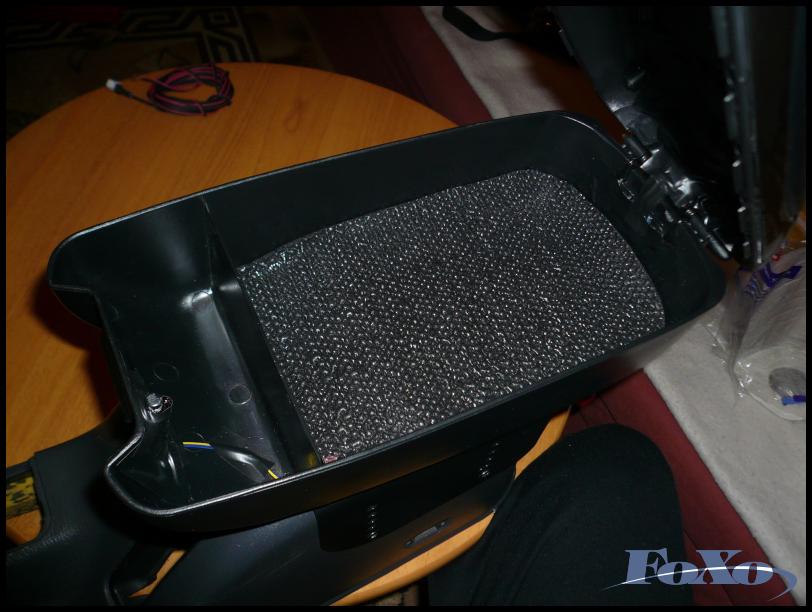

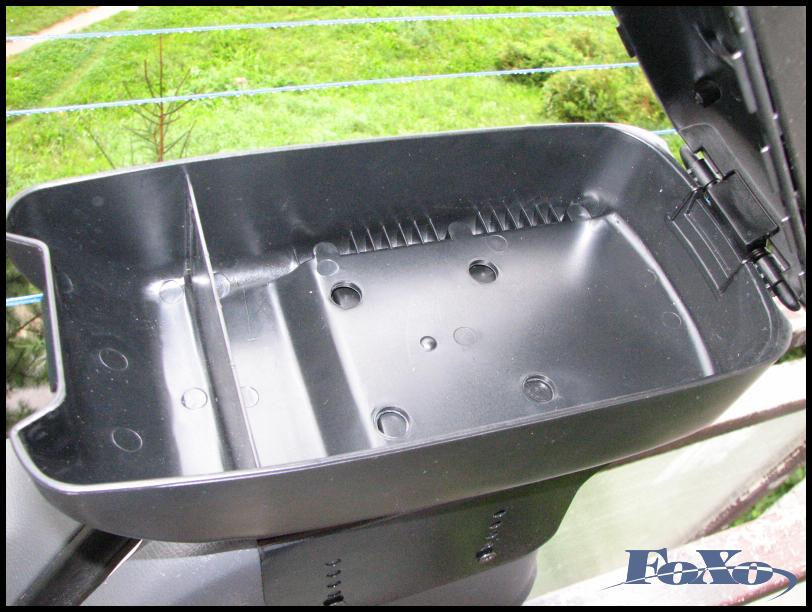

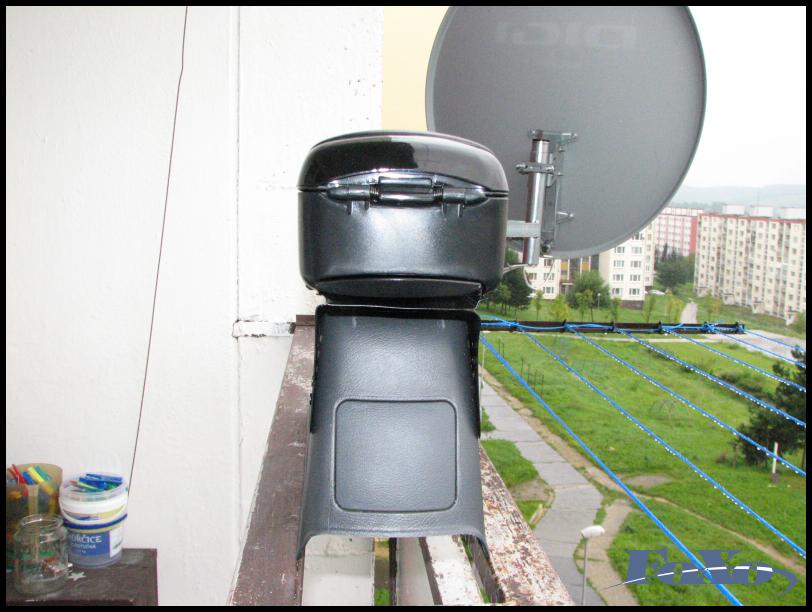

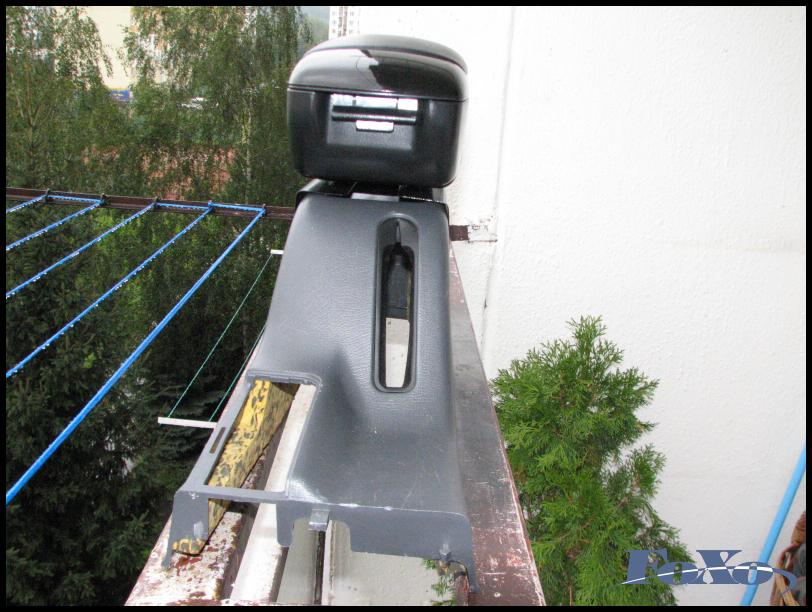

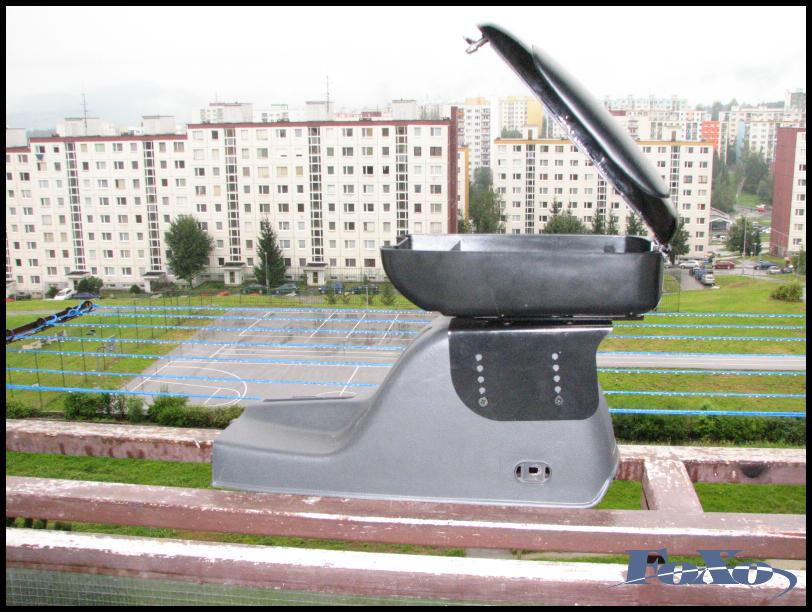

Ďalší návod ktorému sa budeme venovať bude osvetlenie univerzálnej lakťovej opierky. K tejto opierke som sa dostal len náhodou. Brat chodí na služobky do BA a tam v Hypernove ju mali za 20€ a o mesiac a pol zlacnela na 5 tak ju kúpil no a ja som ju samozrejme sprivatizoval veď ako to už medi bratmi chodí. Lakťová opierka je otváracia a po otvorení nájdeme dva odkladacie priestory. Sú oddelené umelou priečkou. Vpredu sa nachádza menší. V menšom sa podľa obrázku na obale mal nachádzať ešte akýsi menši umelý oddeľovač na mince ale ten tam nebol. Vo väčšom priestore bol položený čierny tvrdší papier ako podklad. Ja som do týchto priestorov dal ešte protišmykovú podložku. V zadnej časti na spodku je umiestnený držiak na 2 poháre, ktorý sa vysúva spod opierky. Samozrejme nie je to originál opierka a tak nemôžeme od nej čakať zázraky. Držiak na poháre je trošku labilnejší a spodný plech kde sa uchytáva stojan je dosť krivý a nepresný. Nevýhodou tejto opierky je, že má univerzálny stoj respektíve držiak. Ten je v tvare L profilu, ktorý sa 4 skrutkami upevňuje na spodnej časti opierky.

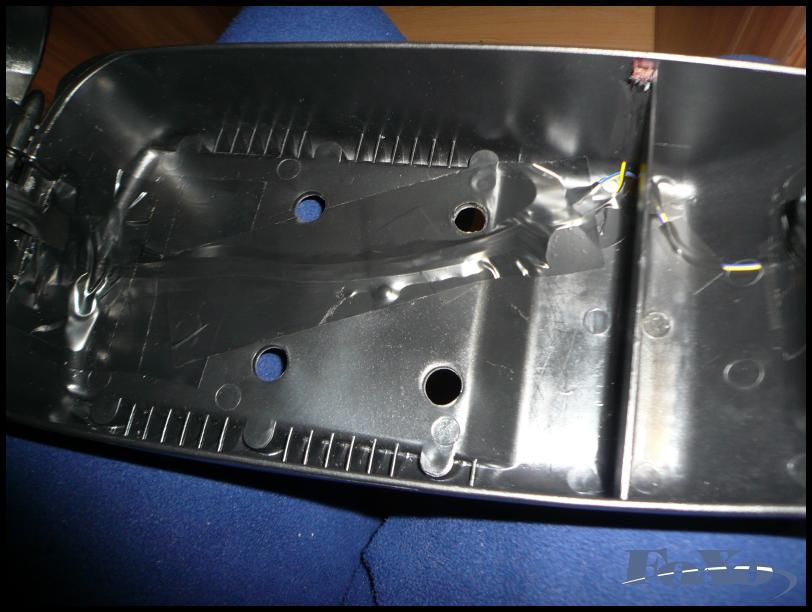

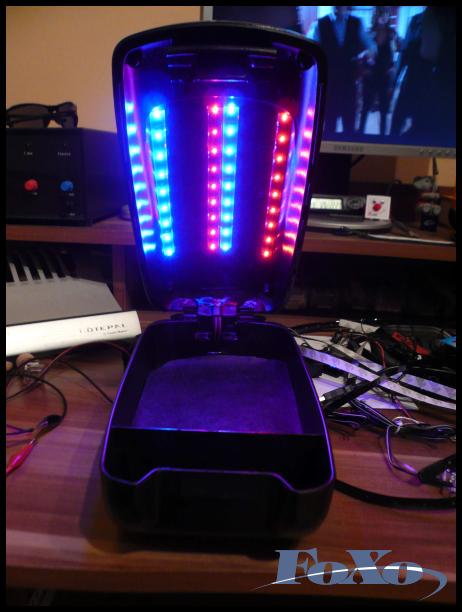

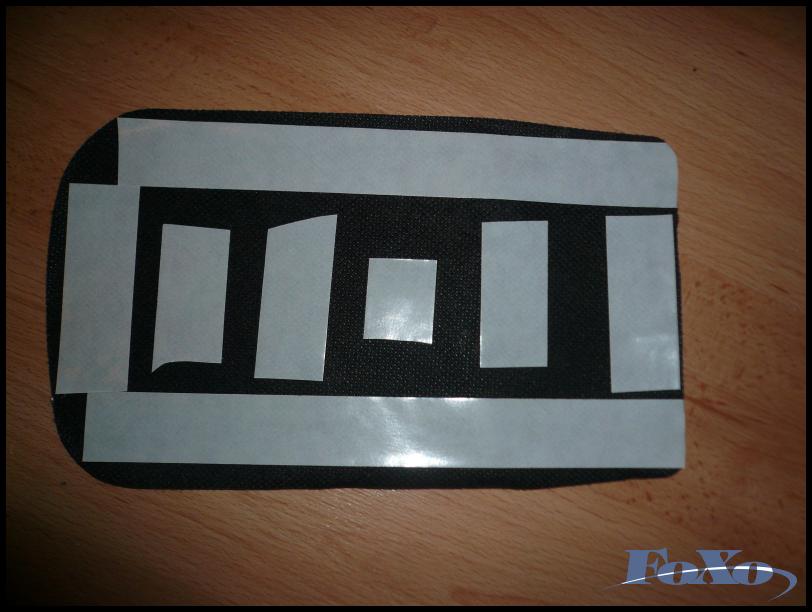

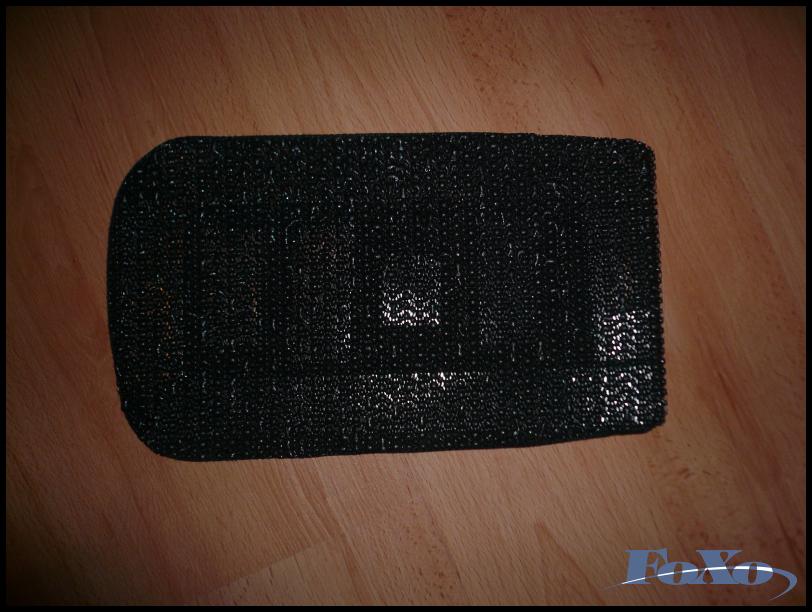

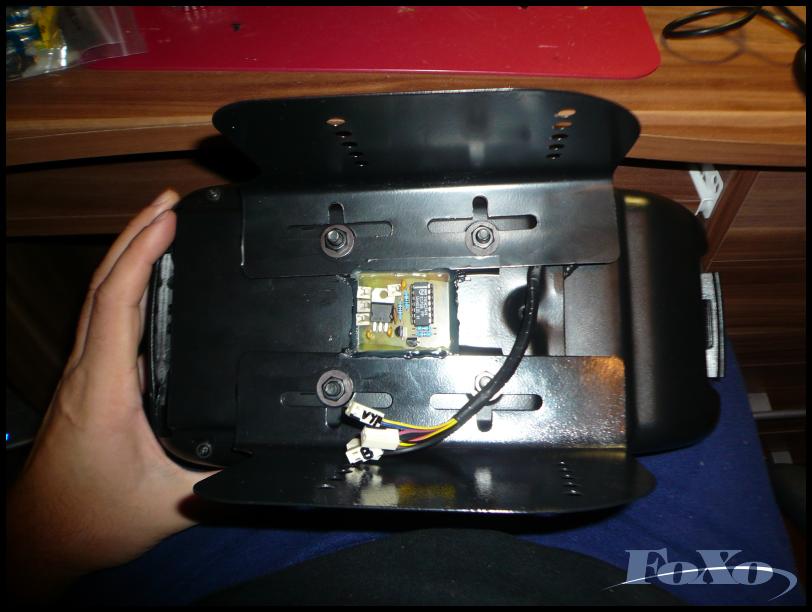

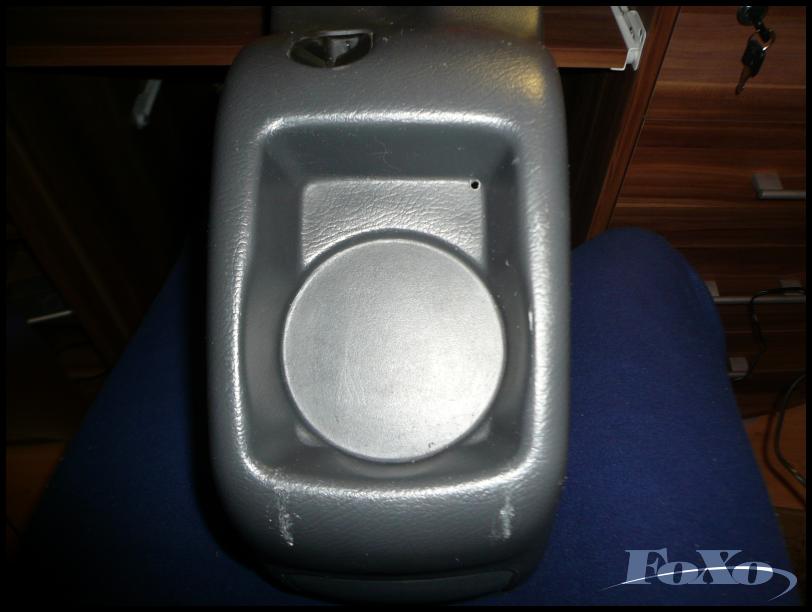

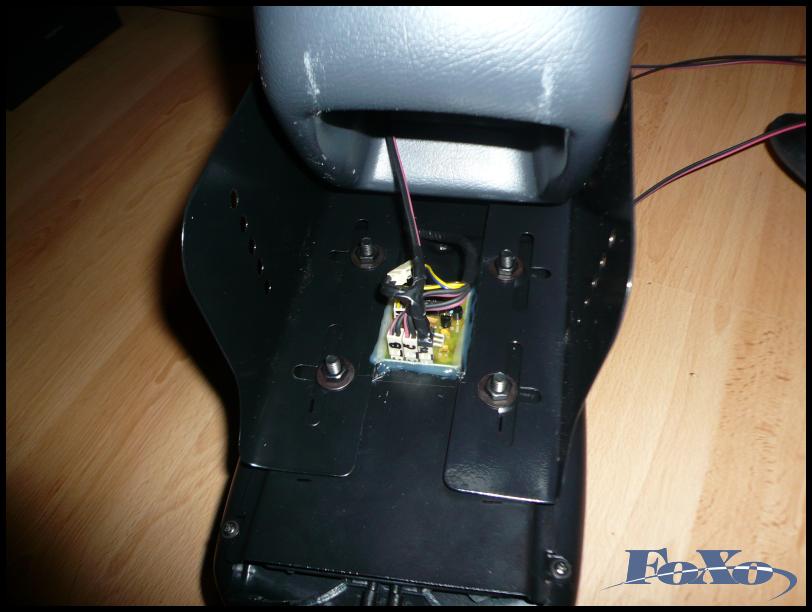

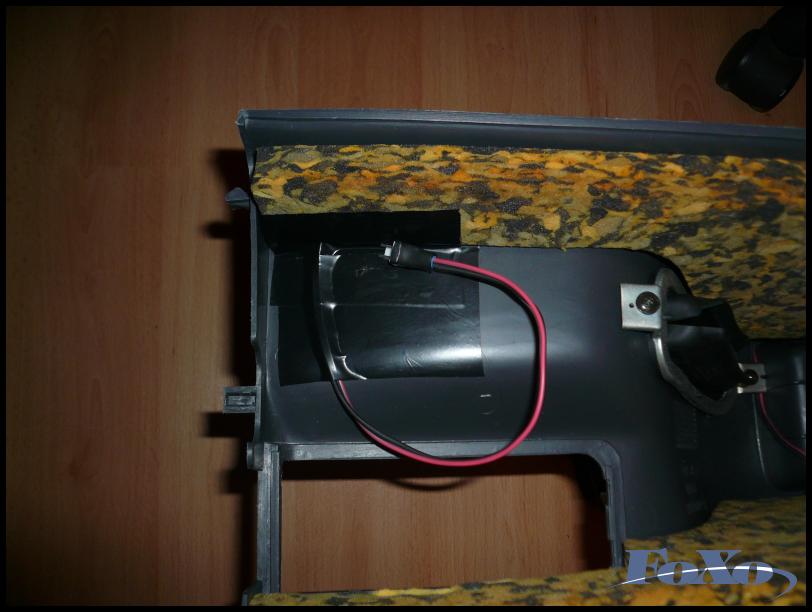

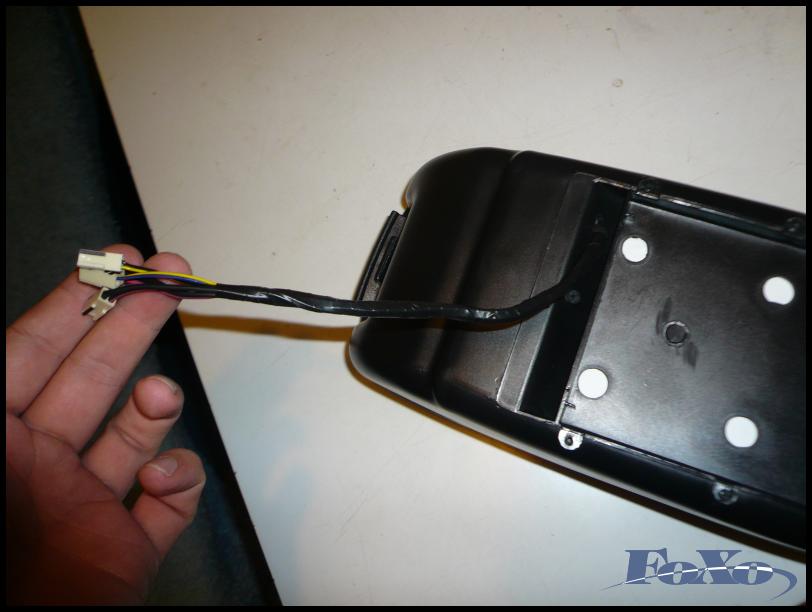

Tá je už so spomínaného nie dobre tvarovaného plechu. L profil ma vyfrézovanú drážku v tvare kríža kde ľavá a pravá strana je kratšia. Pomocou drážok si nastavujete držiak. Na tento profil L sa potom ešte dajú ďalšie plechy viď na foto. Ja som ich nepoužil. Spomínaná nevýhoda spočíva v uchytený držiaku a to, že musíte prevŕtať umelý stojan na ktorý sa nasadí opierka. Všetko sa to potom uchytí skrutkami. Samozrejme za vyskúšanie by nebolo zlé to aj prilepiť prípadne dobrou obojstrannou páskou. Keďže obojstrannú pásku som nemal, prevŕtal som stojan a držiak priskrutkoval. Medzi sedačkami to až tak zle nevyzerá, ale keď som to mal položené čisto na stole tak sa mi to absolútne nepáčilo. Takisto sa trošku kýva opierka na tom L profilovom držiaku. Je to spôsobené kvôli plechu a šraubám. Plech by sa mohol dať aj dole a prilepiť opierku a umelý stojan, ale stratili by sme možnosť mať držiak na poháre a možnosť hocikedy opierku dať dole. Síce neviem ako často vôbec využijem držiak vzadu ale keď to tam už mám tak to tam nechám. Samozrejme tento jednoduchý návod spočíva v osvetlení odkladacieho priestoru. Ako osvetlenie som použil biele a červené LED Strip pásiky. Tieto farby sa budú dať prepínať ako v iných prípadoch. Na osvetlenie som použil 3 moduly čo je 15 cm LED Strip pásiku. Prilepené sú na otváracej časti opierky. Záleží na každom ako si tieto LED Strip pásiky umiestni. Každá farba je spojená paralelne na vstup ovládacieho plošáku. Ten ma za úlohu po stlačení mikrotlačítka prepnúť medzi farbami. Pásiky sú prilepené obojstrannou lepiacou páskou. Napájacie kábliky sú zakryté širokou čiernou izolačnou páskou. Nie je to až tak eňo ňuňo ale v tejto časti to v podstate veľmi nevidno. Mikrospínač je umiestnený na ľavej strane hneď za oddeľovacou priečkou. Taktiež som tu použil rozpínač , ktorý zopne obvod keď sa opierka otvorí a rozpne keď sa zatvorí. S týmto rozpínačom som sa natrápil asi najviac. Trvalo mi to kým bol prilepený v správnej polohe aby sa stlačil pri zatvorení. Prilepil som ho Pattexom spolu s izolačnou páskou a po zaschnutí som opatrne izolačku dal dole a ešte som ho celý upevnil pomocou tavnej pištoli. Pomocou pištoľovej letovačky som na ľavej strane na spodnej časti spravil otvor, kadiaľ ide dvojlinka k rozpínaču. Na spodnej časti opierky som taktiež letovačkou spravil širší otvor na káble. Týmto otvorom idú kábliky z rozpínača, mikrospínača a z LED do ovládacieho plošáku. Pripojené na plošák sú pomocou konektorov, aby v prípade nenáplavovej rozoberačky sa dali jednotlivé časti od seba dať preč. Plošák som povodne chcel umiestniť do plastovej krabičky ale potom som si povedal keď som zle vymeral káble, že to budem musieť spraviť inak. Na spodnej časti kde je plech som nalepil širokú izolačku ako izolácia medzi plechom a spájkovanými kontaktmi na plošáku. Ten som potom upevnil tavnou pištoľou. Plošák treba umiestniť viacej do predu, aby sa nám plošák v prípade použitia konektorov zmestil do pôvodného stojanu. Tento stojan ktorý ma na vrchu tvar kruhu asi na položenie poháru, som vyvŕtal malú dierku na napájací kábel. Taktiež aby sa dala opierka oddeliť je použitý spojovací konektor. Z druhej strany som potom napájací kábel dal za dáky tlmiaci materiál popri otvoru ručnej brzdy. Tu bude taktiež treba použiť spojovací konektor aby sme mohli celý umelý stojan dať potom preč. Napájanie som napojil na stálych 12V tak ako v článku “Podsvietenie odkladacieho priestoru“.
Prajem veľa šťastia pri majstrovaní
Zoznam súčiastok:
Súčiastky osvetlenie:

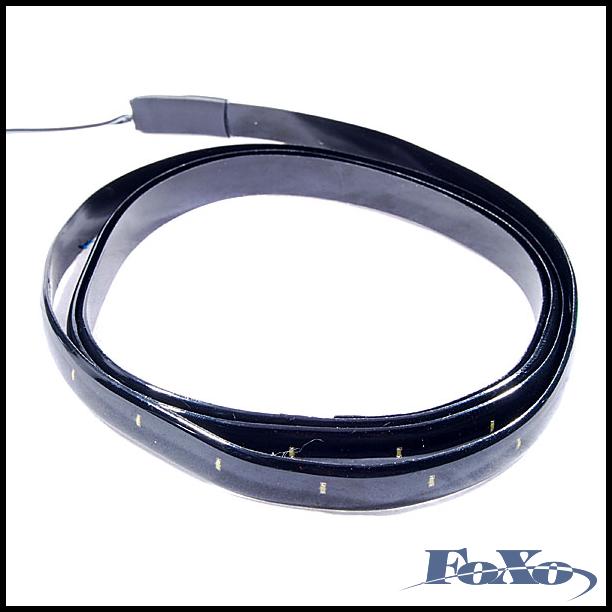

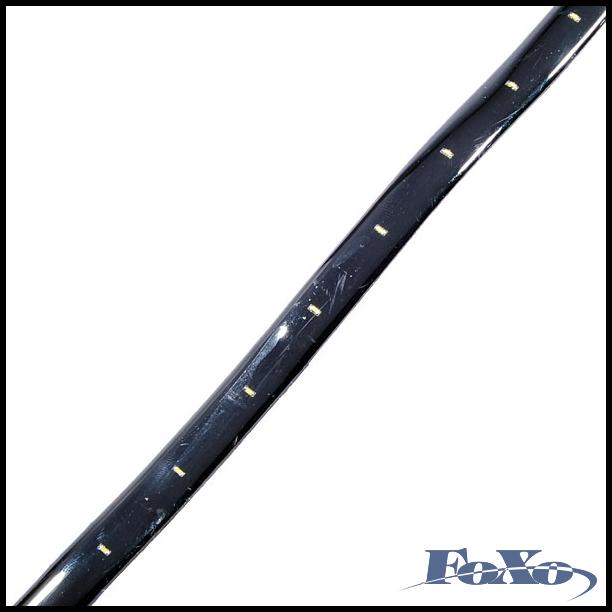

2x Biele LED Strip pásiky – 2x 15 cm (3 moduly). Zoženiete ho napr. na www.dealextreme.com pod kódovým označením SKU 7568
2x Červené LED Strip pásiky – 2x 15 cm (3 moduly). Zoženiete ho napr. na www.dealextreme.compod kódovým označením SKU 7571
Súčiastky prepínač:
IO – 74HC74N
R1 – 1M
R2 – 100k
R3,4 – 4K7
C1,2,4 – 100n
C3 – 10n
T1 – 7805
T2,3 – BC337
TL1 – mikrospínač
LED1 – záporný pol LED1
LED2 – záporný pol LED2
1x Rozpínacie tlačítko

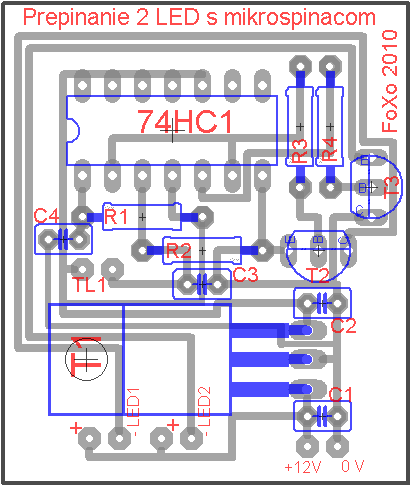

Rozmery DPS: prepínač – 35×41 mm
Na stiahnutie:
Fotky: Všetky fotky na stiahnutie v rar
Eagle súbory: DPS prepínača nakresleného v programe Eagle v rar
Eagle program: Program Eagle na kreslenie plošákov
