Seat Altea XL – Dorobenie USB v stredovej konzole pre zadnú posádku

To, že si človek zaplatí poriadny balík za auto a vzadu má švihadlá miesto el. okien ma síce trochu nasralo no neprekvapilo pri tomto koncerne. S kolegom sme kupovali v rovnakom čase a výbava sa líšila len kúsok, no v živote by ma nenapadlo, že výbavu dajú rôznu aj čo sa týka autozapaľovača. Kolega mal autozapaľovač kompletný aj na pripálenie cigarety a dokonca podsvietený čo vnímam ako samozrejmosť. Nuž tá samozrejmosť u mňa akosi skončila. Ja som mal len zásuvku s krytkou a dokonca bez podsvietenia.

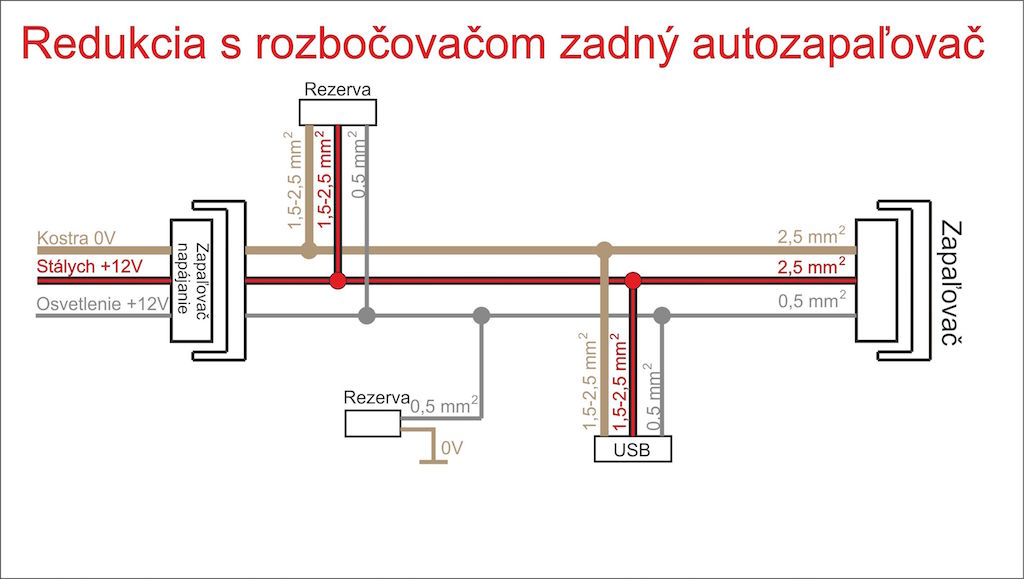

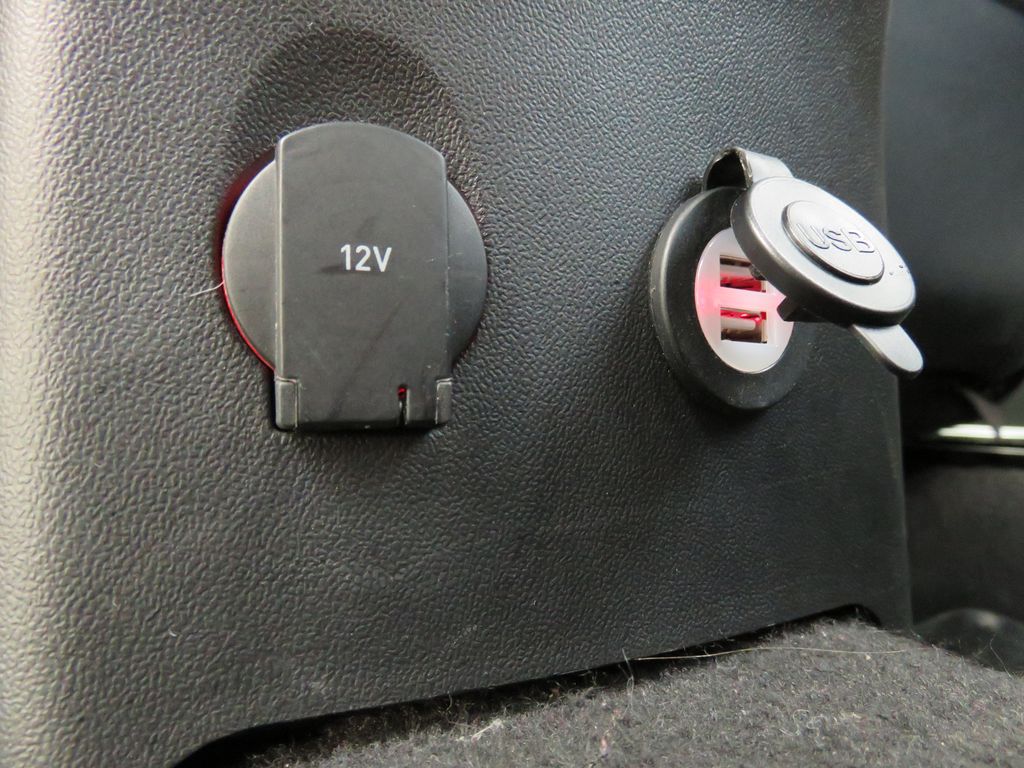

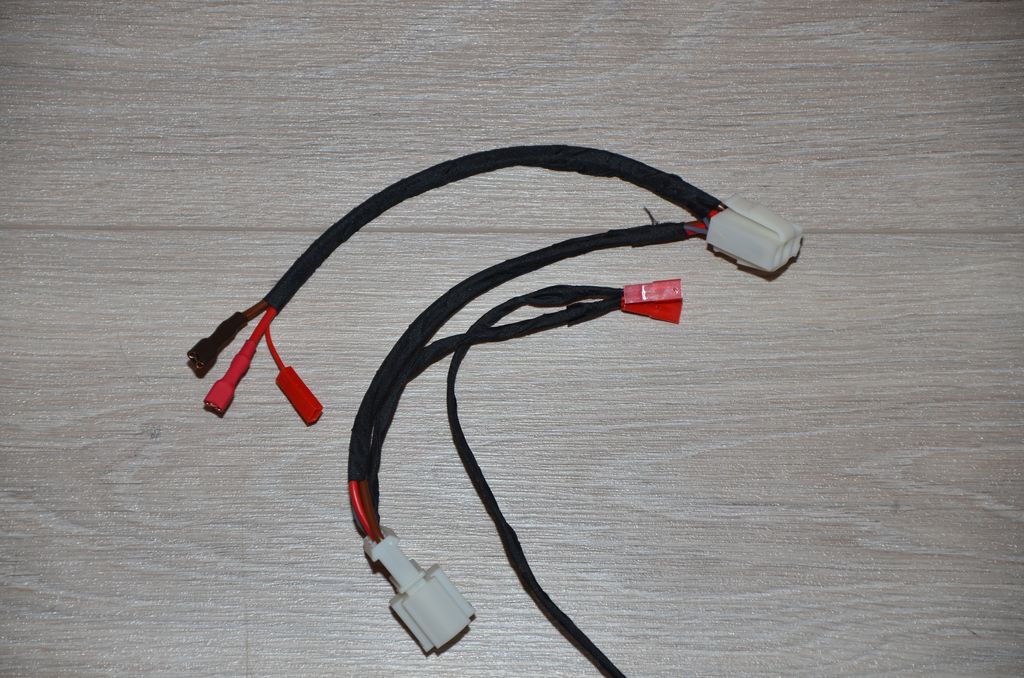

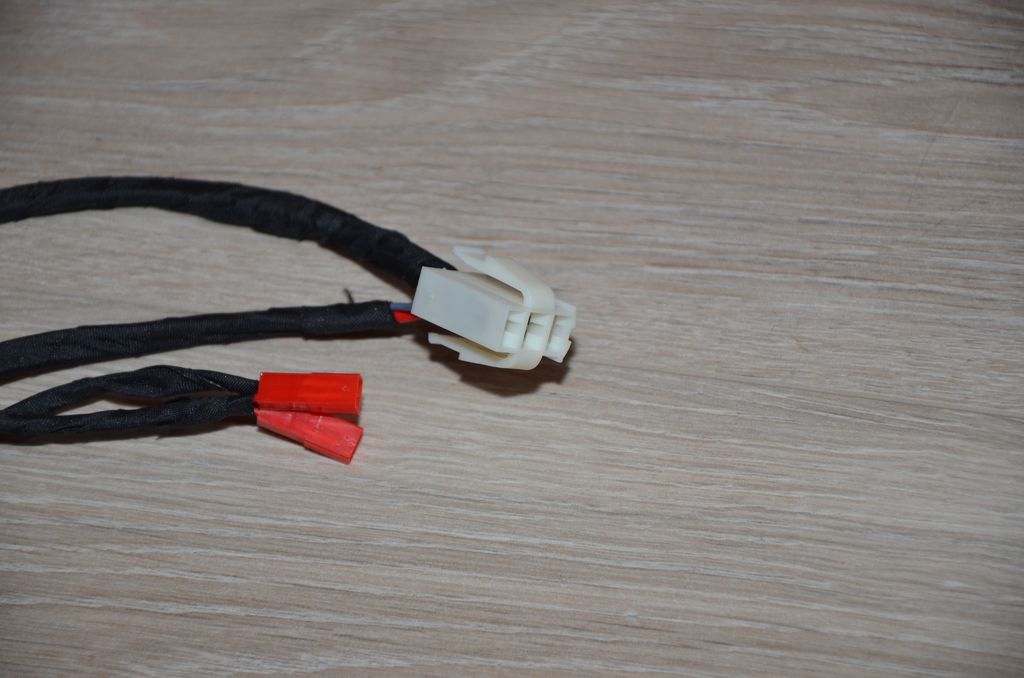

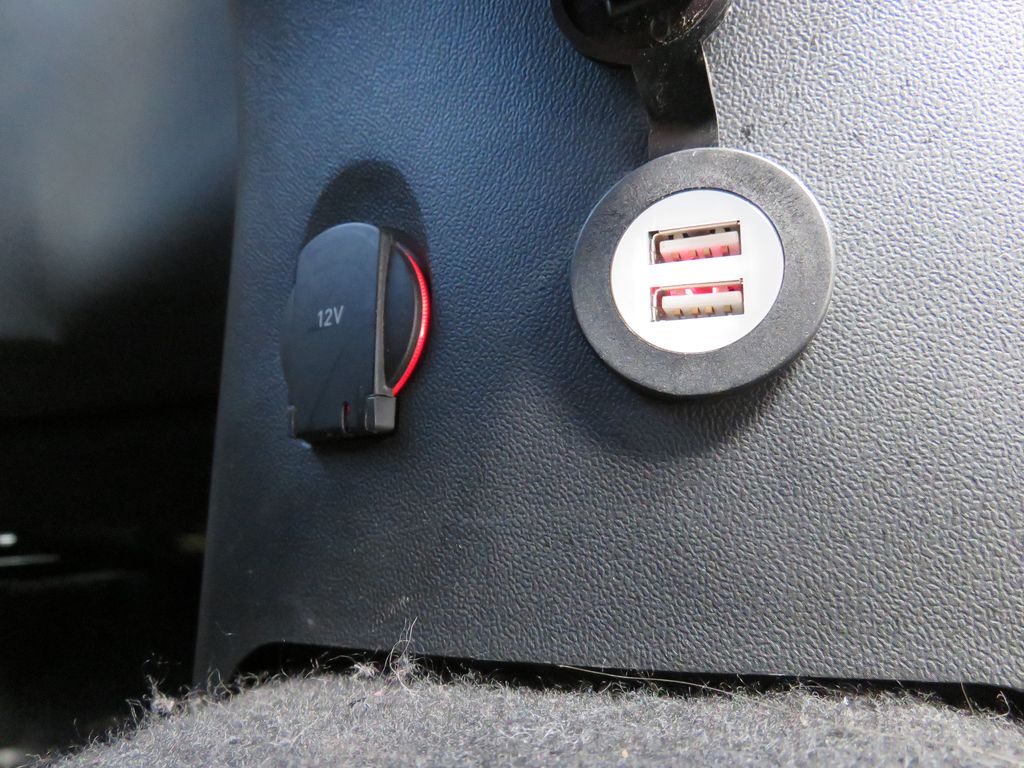

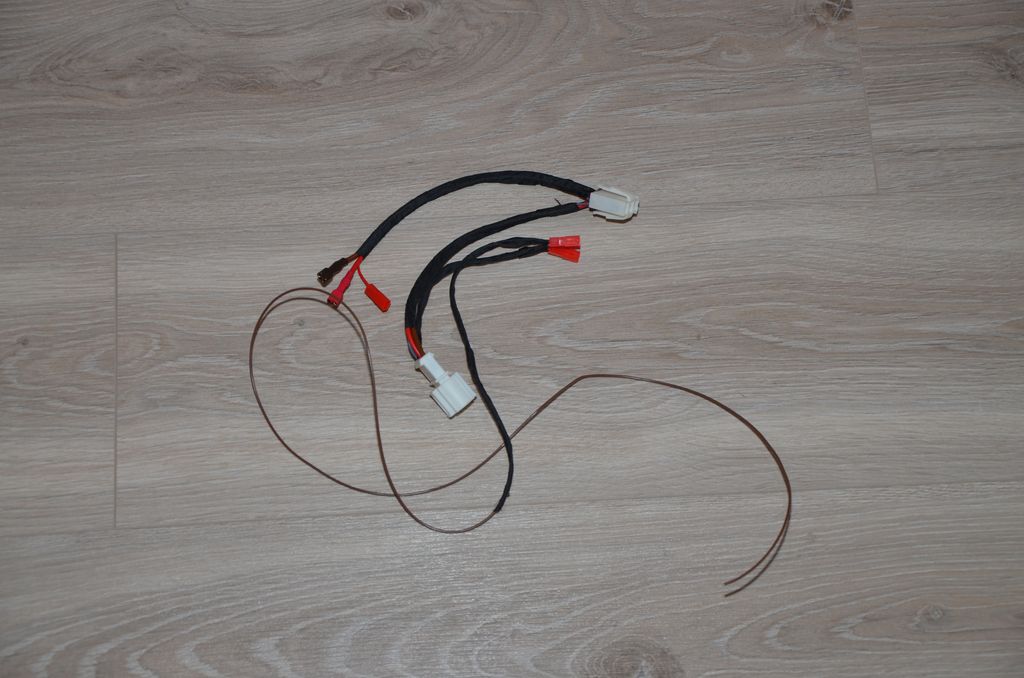

A tak som sa rozhodol autozapaľovač podsvietiť. V Seate som si bol kúpiť potrebné veci a hor sa na rozoberanie. Našťastie som už prívodný káblik na podsvietenie mal v konektore. Bol som totiž stotožnený s tým, že ho budem musieť z niekade natiahnuť a zrazu aha netreba. Dostal som myšlienku podsvietiť autozapaľovač aj v stredovej konzole pre zadnú posádku. Pri rozobraní som zistil, že tu sa už káblik na podsvietenie nenachádza a bude potrebné ho natiahnuť. Káblik na podsvietenie som natiahol z konektoru na autozapaľovač vpredu. Nechcel som zasahovať do kabeláže nakrimplovaním nového pinu a tak som káblik na pin len naletoval. Pri tomto úkone som sa rozhodol pridať aj zásuvku USB hneď vedľa autozapaľovača. Nakúpil som viac USB koncoviek, ktoré som tam chcel použiť a nakoniec som našiel vyhovujúce riešenie. Stačilo navŕtať väčší otvor a šup bolo to. Už len dotiahnuť správnu kabeláž na napájanie. Neskôr som si však uvedomil, že má dvojitá USB zásuvka len 2,1 A spolu oba konektory. Už len vymyslieť kabeláž na napájanie USB. Nové káble sa mi ťahať od poistkovej skrinky nechcelo a tak som nakúpil koncovky, piny a spravil redukciu medzi originál koncovkou kabeláže a koncovkou na autozapaľovači s odbočkou na napájanie USB. V podstate sa mi nestáva a teda nestalo aby som mohol preťažiť 20A poistku pri používaní všetkých zásuviek a tak som teda napojil na originál kabeláž cez spomínanú vyrobenú redukciu. USB malo modré podsvietenie a tak som ho prerobil na červené ako je v celom aute. Akurát, že keď je na USB gumová krytka tak červené podsvietenie nevidno ale to nevadí aspoň som sa pohral. Podsvietenie je napojené priamo na prívodné faston konektory a tak svieti stále. Preto som sa trochu v tom pošprtal a podsvietenie z priameho napájania prerušil a napojil ho na zvlášť konektor, ktorý bude zopnutý pri zapnutí parkovačiek a stretávačiek. Konektor môžete použiť aký vás napadne prípadne podľa domácich zásob. Napája len LED a tak netreba robustný. Ja som použil zakúpený z aliexpressu. Konektory na napájanie USB som použil Faston 6,3 mm samičku, nakoľko na USB boli od výroby Faston 6,3mm samec a nechcelo sa mi zbytočne prerábať. Vzhľadom na atypickú vzdialenosť medzi Fastonmi som nepoužil žiadnu umelohmotnú dutinku do ktorej by sa fastony zastrčili a tak som ich obalil aspoň zmršťovacou bužírkou aby nedošlo k žiadnemu skratu medzi kladným a záporným pólom. Pri demontovaní zadného krytu si môžeme posunúť sedačky dopredu aby sa nám lepšie manipulovalo pri vyberaní zadného krytu. Sadneme si dozadu na zadné sedačky a opatrne sa snažíme vypáčiť kryt. Drží na štyroch kovových plieškoch. Po demontovaní odpojíme napájacie konektory autozapaľovača prípadne podľa výbavy audio vstupy. Fotky žiaľ z inštalácie nemám, nakoľko som to robil v mínusových teplotách vonku a bol som teda rád, že som to aspoň spojazdnil a žiadne plasty nedolámal. Ale v prípade rozobratia v letnom čase fotky doplním. Kabeláž, ktorú som použil som zakúpil od firmy Autokabel na stránke Autokabel. Majú veľký výber farieb a prierezov.

Zoznam súčiastok:

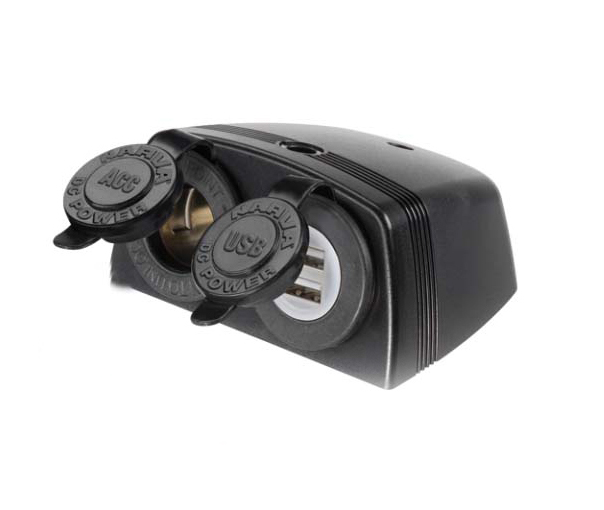

Dvojitá zásuvka s panelom 1x CL + 2x nabíjačka USB vode odolná:

Vstup: 12V
Výstup: USB-5V 2,1 Amax./CL 12V, 20A max/
Rozmery: š 91,8 x v 45,3 (predná) hl. 83,2 mm
Cena: 11,90€
Link: Dvojitá zásuvka s panelom 1x CL + 2x nabíjačka USB

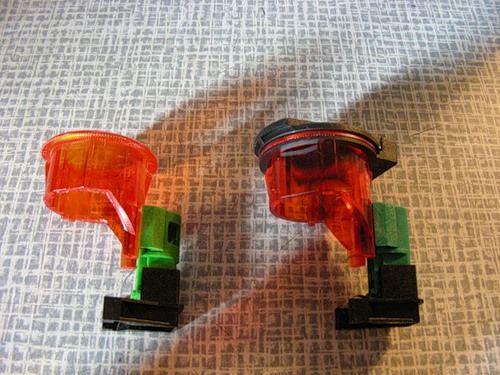

Autozapaľovač červená rozvodka:

Kód: 1J0 919 341 A, 4D0 919 343
Cena: 8,31€
Link: Rozvodka autozapaľovaču

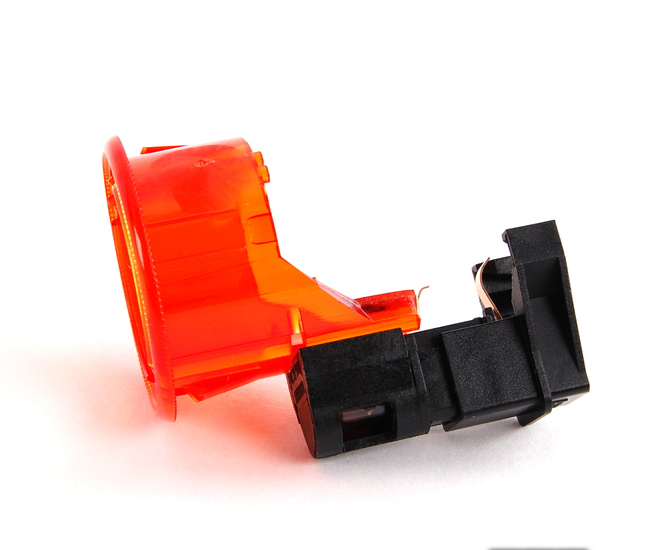

Nosič žiarovky na rozvodku:

Kód: 6K0 919 243, 191 919 243 D
Cena: 2,84€
Link: Nosič žiarovky na rozvodku

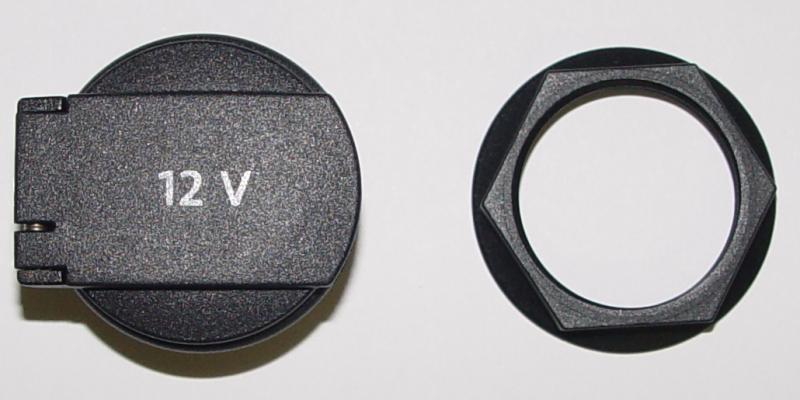

Krytka čierna na rozvodku 12V:

Kód: 7L6 919 341 F
Cena: 11,52€
Link: Krytka čierna na rozvodku 12V

Koncovky a piny:

3 pólový konektor samec: 191 919 321, 1J0 919 321
Lisovacie piny 4,8 mm do samca: N 907 326 03 (1,0 mm²), N 907 327 03 (2,5 mm²), N 906 966 03 (4,0 mm²), N 904 221 02 (6,0 mm²)
Piny 4,8 mm do samca s káblom: 000 979 023 (0,5 mm²), 000 979 135 (1,0 mm²), 000 979 227 (2,5 mm²), 000 979 306 (4,0 mm²)
3 pólový konektor samica: 357 919 321
Lisovacie piny 4,8 mm do samice: N 103 191 03 (1,0 mm²), N 103 192 03 (2,5 mm²), N 103 193 03 (4,0 mm²)
Piny 4,8 mm do samice s káblom: 000 979 307 (4,0 mm²)

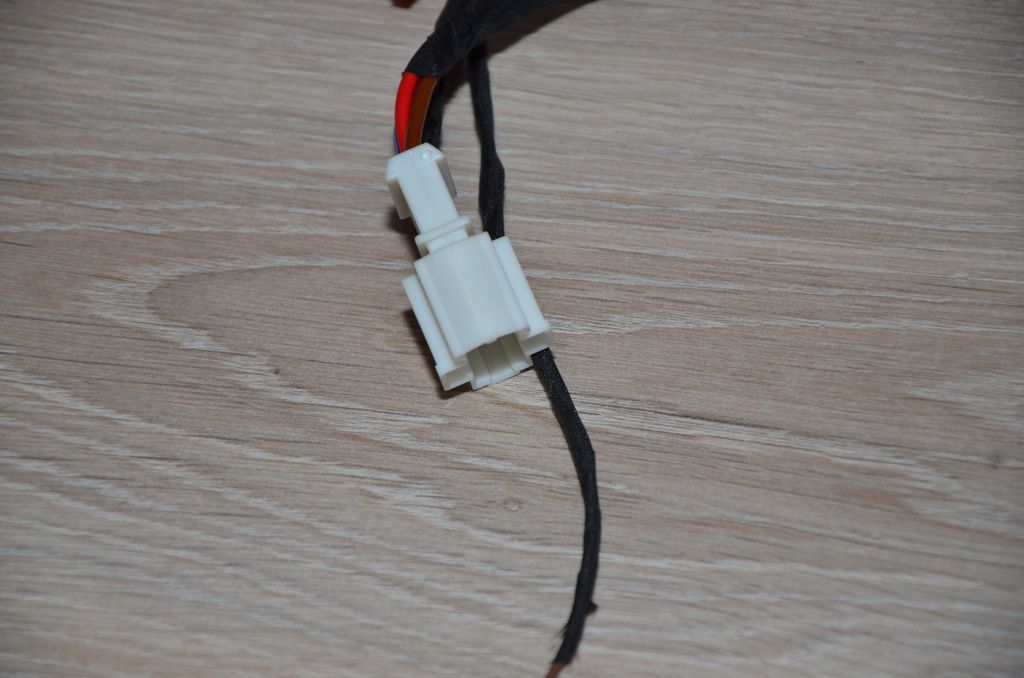

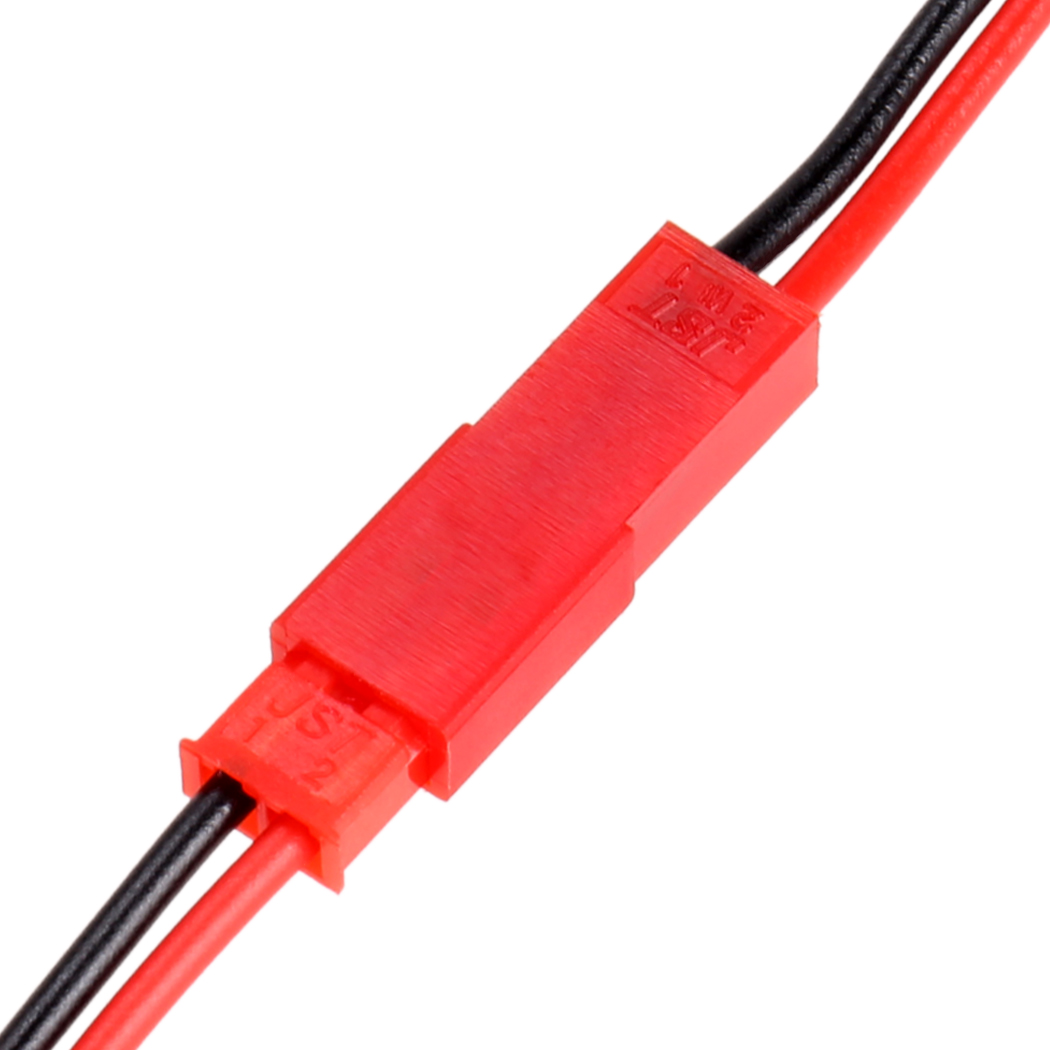

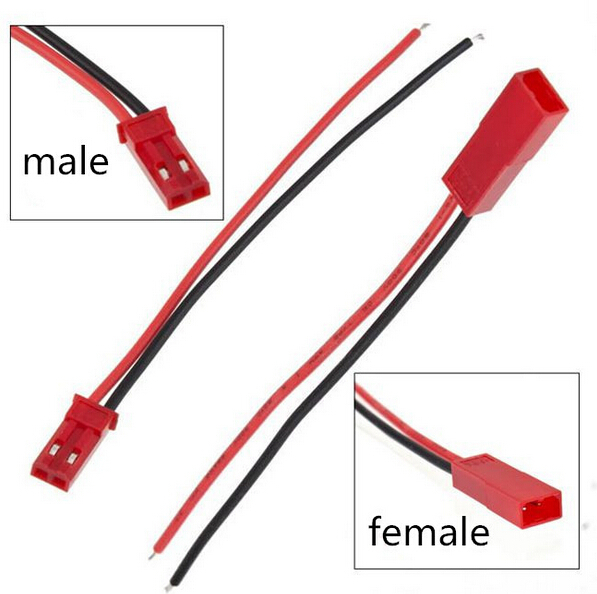

Konektor na napojenie podsvietenia:150mm JST Connector
Link: Konektor na napojenie podsvietenia

Konektor na napojenie USB:

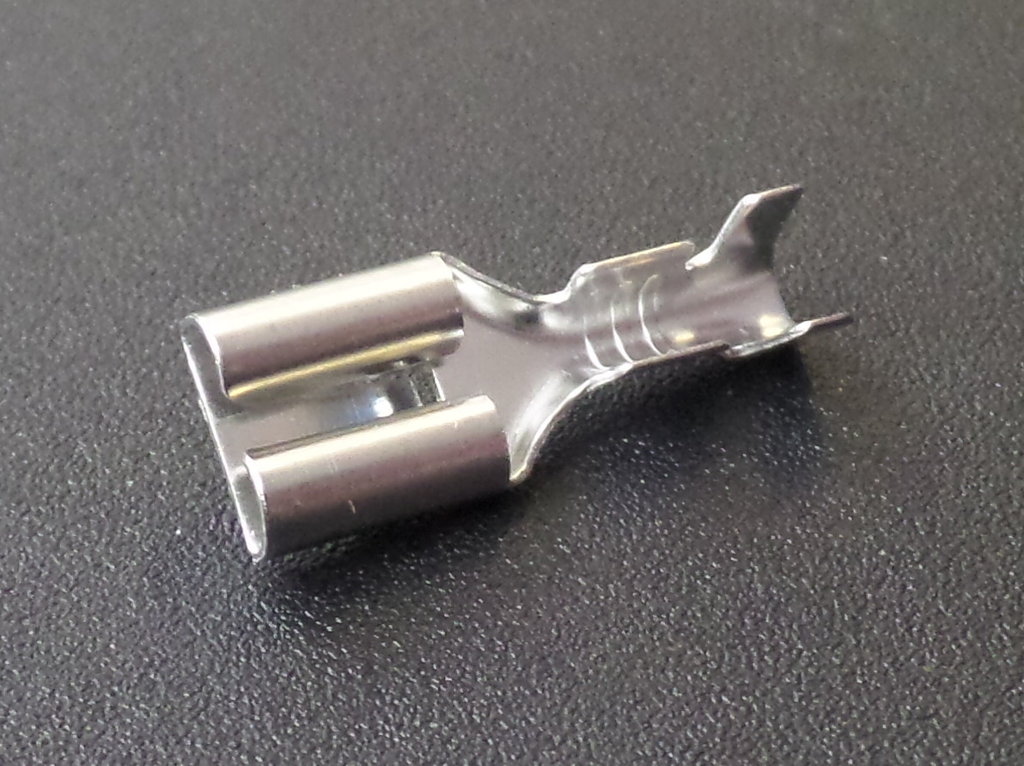

Faston: Faston 6,3 mm samička
Link: Konektor na napojenie USB

Páska na kabeláž:

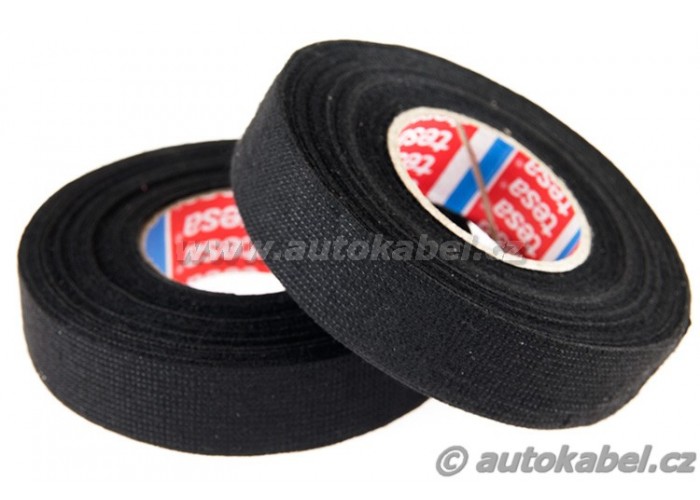

Páska: TESA 51608
Link: Páska na kabeláž

Kabeláž:

Kabeláž: FLY a FLRY
Link: Kabeláž

Na stiahnutie:

Fotky: Všetky fotky na stiahnutie v rar
